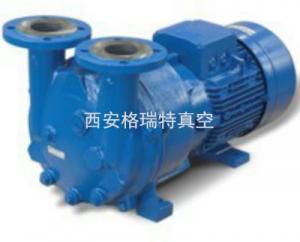

2BV液環式真空泵/壓縮機簡介
佶締納士設計生產的NASH 2BV液環式真空泵/壓縮機括2BV2、2BV5、2BV6三大系列，已經有一百多年的豐富經驗。高標準設計、生產的2BV系列主要應用于塑機、石化、化工、制藥、煤礦瓦斯抽放、食品和飲料及其它通用行業苛刻的工況環境，其卓越的性能完全滿足或超出行業應用的要求。

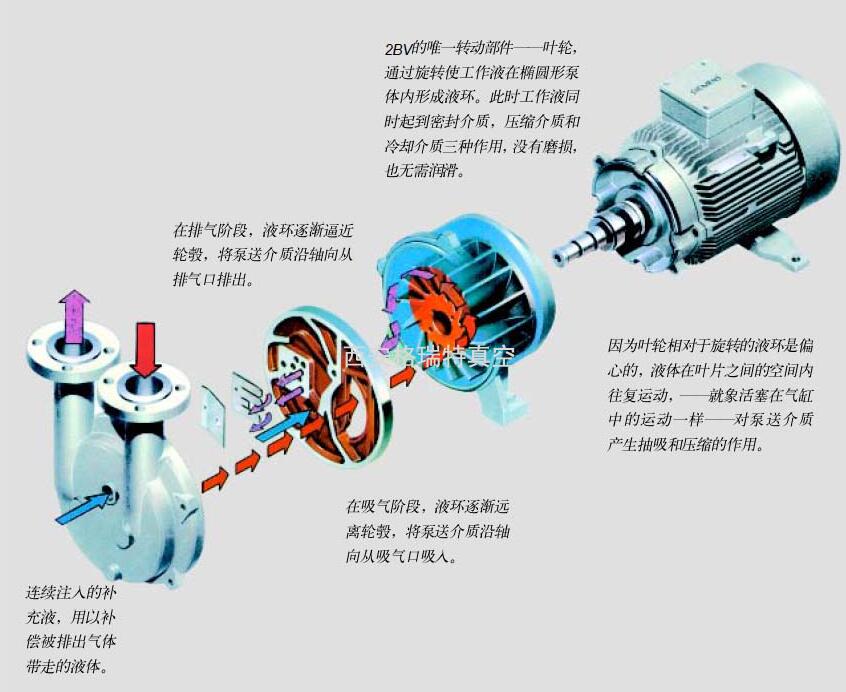

2BV液環式真空泵/壓縮機剖析圖

2BV液環式真空泵/壓縮機特點優勢
結構緊湊是2BV系列的較大特點，2BV2、2BV5轉子直接安裝在電機軸上，無需聯軸器；泵殼直接安裝在電機殼上，無需對中；標準配置的青銅葉輪提高了泵的耐腐蝕性；作為標準配置的機械密封設計實際上消除了泄露，減少了設備的維護量；專利設計的柔性排氣閥確保其整個運行范圍處于較佳狀態。不銹鋼材質的2BV6系列則適合于更為苛刻的環境。

2BV液環式真空泵/壓縮機應用領域
真空過濾（化學制品過濾廠，采礦廠，采礦業，磷肥廠，造紙廠，家禽加工廠）；醫藥/實驗室真空；真空蒸餾（牛奶廠，食品廠，化工廠，紙漿廠，糧廠）；木材處理/干燥；真空消毒（醫院、醫務室、實驗室，其他無菌環境）；溶劑回收；擠出成型（塑料行業）；土壤凈化；液體脫氣（食品加工，水軟化，瓶裝廠）；真空包裝；食品加工（食品加工廠、牛奶廠）；擠奶（擠奶機）；萃??；水泵引水（自來水廠）；制革；冷凝器水箱補水（電站）；灌裝

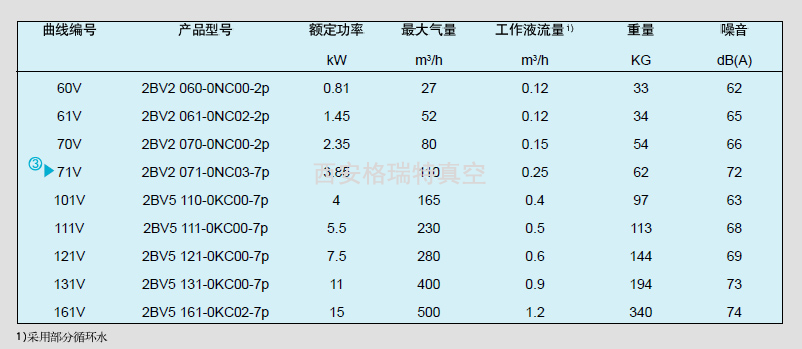

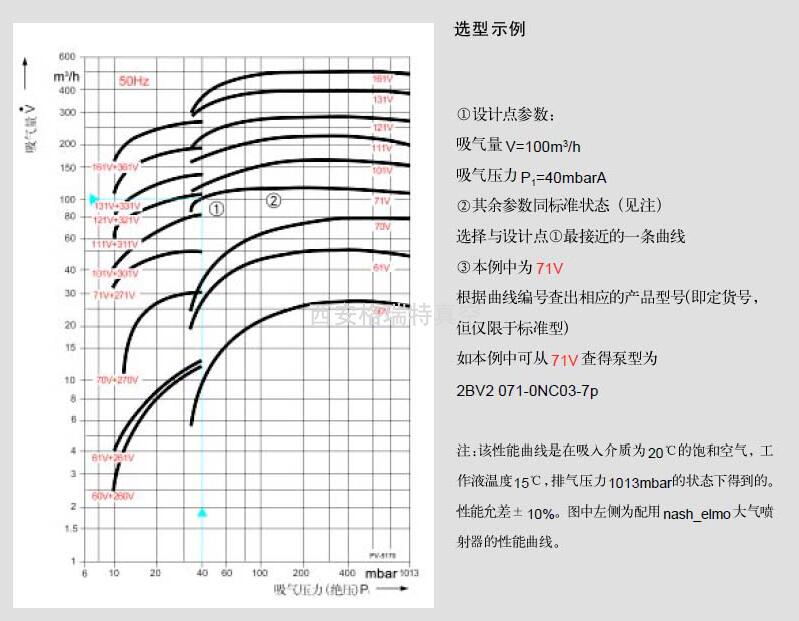

2BV液環式真空泵/壓縮機技術參數

2BV液環式真空泵/壓縮機設備安裝
1、2BV液環式真空泵/壓縮機的安裝：
2BV液環式真空泵/壓縮機在安裝時，安裝面必須水平，并通過底角的孔用螺栓安裝牢固。為防止在安裝時焊渣進入真空泵，在安裝時，應在吸氣管上安裝上過濾網。
2、2BV液環式真空泵/壓縮機氣水分離器的安裝
2BV液環式真空泵/壓縮機氣水分離器可直接安裝在水環真空泵的排氣口上，并用螺栓固定牢固。氣水分離器有一管路與泵相連，由此供給水環真空泵工作需水量，其余工作水由供水管供給，供水量大小由管路上的閥門調節。
2BV液環式真空泵/壓縮機或壓縮機的進氣管上應裝有逆止閥，以便在停車時，防止真空泵或壓縮機內的水在排氣管方面的壓力作用下返回系統。

2BV液環式真空泵/壓縮機啟動及停車
1、2BV液環式真空泵/壓縮機啟動
2BV液環式真空泵/壓縮機長期停車的泵在開動以前，必須用手轉動數圈，以證實2BV液環式真空泵/壓縮機內沒有卡住或其它損壞現象。
2BV液環式真空泵/壓縮機啟動按以下順序進行（參見圖5）
（1）打開排氣管閥門。
（2）啟動電動機（應注意電機的正反轉）
（3）迅速打開圖5供水管2。逐漸增加供水量，至供水量符合規定要求為止，（應注意不要干運行真空泵）。
2、2BV液環式真空泵/壓縮機停車
2BV液環式真空泵/壓縮機停車按以下順序：
（1）（如進氣管有閥門）關閉進氣管上的閥門。
（2）關閉供水管2，并迅速關停真空泵。
（3）停車后應將泵腔內的水放掉，以免再次啟動時，會造成葉片與泵軸斷裂。

2BV液環式真空泵/壓縮機設備維護
1、2BV液環式真空泵/壓縮機為避免磨損葉輪、泵體或卡住葉輪，隨氣體和工作液進入泵腔的灰塵顆粒，可通過2BV型水環式真空泵泵底部的沖洗口沖洗掉。
2、如果用硬水作工作液，須經軟化，或在一定周期內用溶液清洗泵。
3、2BV液環式真空泵/壓縮機電動機常工作的軸承比周圍溫度高15℃～20℃，較高不允許超過55℃～60℃，正常工作的軸承每年應裝油1-2次，每年至少清洗軸承一次，并將潤滑油全部更換。
4、2BV液環式真空泵/壓縮機采用的機械密封，出現泄漏現象，應檢查機械密封的動、靜環是否已損壞，或是密封圈已老化，如出現上述情況，均需更換新零件。

2BV液環式真空泵/壓縮機故障及消除方法

2BV液環式真空泵/壓縮機如圖1所示葉輪3偏心地安裝在泵體之內，起動時向泵內注入一定高度的水，因此當葉輪3旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環1，水環下部?jī)?nèi)表面與輪轂相切，沿箭頭方向旋轉，在前半轉過程中，2BV液環式真空泵/壓縮機水環內表面逐漸與輪轂脫離，因此在葉輪葉片間與水環形成封閉空間，隨著葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低，氣體自圓盤吸氣口被吸入；在后半轉過程中，水環內表面逐漸與輪轂靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口壓力時，葉片間的氣體自圓盤排氣口被排出。如此葉輪每轉動一周，葉片間的空間吸排氣一次，許多空間不停地工作，2BV液環式真空泵/壓縮機就連續不斷地抽吸或壓送氣體。
2BV液環式真空泵/壓縮機由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排周，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。
當2BV液環式真空泵/壓縮機排出的氣體不再利用時，在2BV液環式真空泵/壓縮機排氣口上接有氣水分離器，廢氣和所帶的部分水排入氣水分離器后，氣水分離，氣體由排氣管排出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會不斷地升高，這時需從供水管供給冷水，以降低工作水的溫度，保證泵能達到所要求的技術要求和性能指標。

1、水環。2、泵蓋。3、葉輪。4、吸氣口。5、排氣口
水環真空泵及壓縮機工作原理圖

當2BV液環式真空泵/壓縮機作為壓縮機使用時，泵排氣口接有氣水分離器，氣水混合物進入氣水分離器后自動分，氣體由排氣管輸送到所需系統而工作水經過分離器進入2BV液環式真空泵/壓縮機內。壓縮氣體時，工作水極易熱，水由泵排氣口排出，溫度會變的較高，要由供水管不斷地供給冷水．以補充被放走的水，同時起冷卻作用，使工作水溫度不致過高，從而保證壓縮機性能，達能技術指標，滿工藝要求。
